Gagal ieu ngagaduhan pola, sareng kalolobaanana tiasa didiagnosis dina 30 menit atanapi kirang. Pituduh ieu terstruktur ngeunaan kumaha cara ngungkulan saleresna jalanna: mimitian ti naon anu anjeun tiasa tingali dina layar, teras damel mundur kana sababna. Naha anjeun ngajagalayar tampilan LCD komérsialdina ritel, ngajalankeun panels di kios umum, atawa debug hardware embedded salila pangwangunan, prosés diagnostik sarua.
Rujukan Gejala Gancang
Paké tabel ieu salaku filter munggaran anjeun. Sababaraha sabab tiasa ngahasilkeun gejala anu sami, ku kituna ngubaranana salaku arah awal, sanés jawaban akhir.
| Gejala | Paling dipikaresep Cukang lantaranana | Aksi munggaran |
|---|---|---|
| Layar lengkep poék, teu aya lampu tukang | Gagalna kakuatan atanapi sekering ditiup | Ukur tegangan input dina pin modul |
| Layar hurung tapi taram pisan | Degradasi lampu tukang atanapi gagal array LED | Nguji sirkuit lampu tukang sacara mandiri |
| Gambar samar ngan katingali ku senter | Panel gagal lampu tukang - sorangan fungsina | Pariksa strip LED jeung sirkuit supir |
| Kedip-kedip atanapi kedip-kedip tampilan | Kabel pita leupas atawa tegangan suplai teu stabil | Reseat sadayana panyambungna; pariksa suplai ripple |
| Garis vertikal atawa horizontal nyilangan layar | Substrat retak atanapi sesar IC supir | inspeksi visual; swap dewan supir |
| Aksara scrambled atawa leungit | Protocol mismatch atanapi bug firmware | Pariksa setélan komunikasi ngalawan lembar data |
| Layar bodas tanpa eusi | Gagalna initialization atanapi leungitna sinyal | Pariksa protokol config; mastikeun reset timing |
| Gambar hantu persisten atawa kaduruk -di | Gambar statik dina panel sepuh panjang teuing | Daur kakuatan; ngajalankeun piksel-réfresh pola tés |
| Toél input teu ngadaptar | Kabel touch ruksak atanapi firmware rusak | Pariksa kabel pita; deui-flash touch controller |
| Ngareset acak atanapi siklus kakuatan | Spike tegangan atawa kapasitas ayeuna teu cukup | Ukur suplai kalawan oscilloscope; nambahkeun panyalindungan surge |
Naon Sabenerna Nyababkeun Gagal Modul LCD?
Degradasi lampu tukang
Lampu tukang nyaéta salah sahiji-komponén gagalna paling umum dina modul LCD. Asép Sunandar Sunarya LED laun-laun dina umur operasionalna - pabrikan cocog kana produknaStandar uji réliabilitas semikonduktor JEDEC, jeung umurna dipeunteun béda-béda sacara signifikan antara panel kelas-konsumen jeung industri-. Salawasna tingal lembar data modul husus anjeun pikeun hirup layanan na dipeunteun dina kaayaan operasi anjeun, lain inohong industri generik.
A tampilan jeung lampu tukang didegradasi masih ngaliwatan cék listrik. Panel jalan - ngan teu bisa ngahasilkeun gambar nu bisa dibaca dina cahaya ambient normal. Upami layar katingalina tiasa ditampi di kamar anu taram tapi janten ampir teu katingali dina lampu kantor anu terang atanapi di luar, lampu tukang mangrupikeun hal anu munggaran diuji.
⚠️ Kasalahan umum:ngimbangan lampu tukang dimming ku ngadorong kacaangan ka maksimum. Ieu ngagancangkeun makéna LED sareng nyéépkeun sésa umur mangpaat tina komponén anu parantos-degradasi. Milih hardware kalawan headroom kacaangan luyu ti mimiti ngahindarkeun masalah sagemblengna - tingali naon ngabedakeunmodul LCD kelas -komersilti konsumen-alternatif kelas.
Masalah Panyambung sareng Kabel
Kabel pita, panyambungna zebra, sareng sendi solder ngaréduksi dina kaayaan geter, siklus termal, sareng flex diulang. Mode gagalna ampir sok intermittent: kedip-kedip dina orientasi nu tangtu, bagian tampilan turun dina kaayaan geter, atawa layar nu jalan dina ngamimitian tapi gagal dina suhu operasi. Reseating unggal panyambungna saméméh mesen suku cadang ngabéréskeun bagian signifikan tina keluhan lapangan kalawan nol ongkos.
Stress Lingkungan
Tiis slows respon kristal cair; panas accelerates sepuh polarizer na delamination napel; kalembaban corrodes éléktroda ti jero, ngahasilkeun bagéan tampilan leungit nu worsen laun ngaliwatan minggu. Sok tangtoskeun kanggo -kaayaan nu paling awon, sanes kaayaan rata-rata. Pikeun aplikasi dina lingkungan nuntut,solusi tampilan LCD terpadu kalayan ratings lingkungan loyogÉta patut dievaluasi sateuacan nyebarkeun, sanés saatos gagal lapangan.
⚠️ Kasalahan umum:nguji tampilan dina kondisi lab jeung asumsina bakal ngalakukeun ker sarua, dina gudang tiis, atawa deukeut sumber Uap - tanpa verifying yén kelas IP dipeunteun modul sarta rentang suhu sabenerna cocog lingkungan deployment.
Masalah Catu Daya sareng Kasalahan Supir
Pancang tegangan ngabalukarkeun karuksakan IC supir saharita. Pasokan ripple - AC noise dina rel DC - ngabalukarkeun leuwih halus, karuksakan kumulatif: reset acak, noise gambar, sarta hirup LED pondok. Taroskeun lembar data modul anjeun pikeun tegangan ripple maksimum anu diidinan; euweuh bangbarung universal nu lumaku pikeun sakabéh jenis panel.
Bug firmware sareng protokol anu teu cocog mangrupikeun kategori anu misah anu meniru gagalna hardware sacara ngayakinkeun. A layar bodas atawa kaluaran scrambled sanggeus swap dewan atawa update software mindeng pisan kasalahan konfigurasi, teu panel rusak. bédana Ieu perkara nalikangabandingkeun LCD jeung LED bar format layar- téknologi anu béda gaduh paripolah protokol anu béda sareng tanda tangan kasalahan.
Genep -Proses Diagnostik Lengkah
Gawé ngaliwatan ieu dina urutan. Eureun pas anjeun ngaidentipikasi kasalahan - swap anu teu perlu buang waktos sareng ngenalkeun variabel anyar.
Lengkah 1 - Inspeksi visual samemeh diaktipkeun-.Néangan retakan, kondensasi balik panel, kaduruk tanda dina PCB, sarta kabel pita lunta atawa kinked. Lamun manggihan karuksakan fisik, ulah nerapkeun kakuatan. A sambungan shorted bisa ngabalukarkeun karuksakan cascading nu jauh leuwih mahal batan sesar aslina.
Lengkah 2 - Verifikasi tegangan input.Paké multimeter dina pin input kakuatan modul urang. Tegangan dipeunteun ilaharna pikeun panel TFT nyaéta 3.3V, 5V, atawa 12V - pariksa lembar data anjeun. Bacaan langkung ti 5% di luar spésifikasi ngajamin panalungtikan. Pikeun kasalahan intermittent, tambahkeun hiji osiloskop pikeun pariksa ripple suplai ngalawan spésifikasi allowable datasheet urang.
Lengkah 3 - Ngasingkeun lampu tukang.Di kamar taram, caangkeun senter dina beungeut panel dina hiji sudut. Upami anjeun tiasa ningali gambar anu samar, panelna tiasa dianggo sareng ngan ukur lampu tukang anu gagal. Tés tunggal ieu ngaleungitkeun satengah tangkal diagnostik dina sahandapeun 10 detik - sareng tiasa dianggo ogé dinabar-format tampilan LCDsakumaha dina panels rectangular baku.
Lengkah 4 - Ganti kabel sareng papan sacara metodis.Muatkeun pola tés anu dikenal-saé. Ganti kabel pita sareng unit kerja anu diverifikasi. Upami lepat nuturkeun kabel, kabel mangrupikeun masalah. Lamun tetep jeung dewan, dewan salajengna. Ganti heula komponén anu paling murah, paling gampang diaksés.
Lengkah 5 - Pariksa protokol komunikasi.A layar bodas atawa kaluaran garbled sanggeus swap dewan ampir sok kasalahan konfigurasi. Verifikasi baud rate (UART), mode SPI (CPOL/CPHA), atawa alamat I2C ngalawan lembar data. Léngkah ieu nyandak bagian anu teu saimbang tina kasalahanlingkungan tampilan kiosdimana modul diganti dina widang, mindeng ti dokuméntasi lengkep.
Lengkah 6 - Réplikasi kaayaan lapangan dina bangku.A tampilan anu hade di lab tapi gagal dina deployment ampir sok boga sabab termal atawa geter root. Konektor anu marginal dina 22 derajat tiasa muka lengkep dina 55 derajat. Larapkeun panas dikawasa salila nguji bangku - kasalahan anu muncul di luhur suhu tangtu nangtukeun ékspansi termal salaku mékanisme langsung.
Ngalereskeun atanapi Ganti? Hiji kerangka Kaputusan
Perbaikan ngajadikeun rasa nalikalepat ieu localized kana komponén tunggal replaceable - kabel, susunan lampu tukang, update firmware - modul mangrupa bagian tina sistem dimana sourcing ngagantian ngalibatkeun downtime signifikan atawa redesign, sarta biaya perbaikan jelas kirang ti Unit anyar.
Ngaganti ngajadikeun leuwih akalna nalikasababaraha gejala muncul sakaligus. Lampu tukang taram, ngagem konektor, sareng gambar ghosting anu muncul babarengan mangrupikeun indikator anu dipercaya pikeun tungtung umur jasa, sanés kasalahan anu tiasa dibenerkeun. Ngagantian ogé asup akal lamun modul ayeuna nawiskeun spésifikasi anu langkung saé - kacaangan anu langkung luhur, suhu operasi anu langkung lega, panyalindungan asupan anu langkung saé - anu bakal ngirangan beban pangropéa ka hareup.
Sateuacan ngalakukeun jalan anu mana waé, jalankeun lima patarosan ieu:
- Naha ieu gagal munggaran unit, atanapi parantos gagal sateuacanna?
- Naha kasalahanna dugi ka komponén anu tiasa diganti?
- Naha total biaya perbaikan - suku cadang, tenaga kerja, sareng waktos pareum - tetep jelas sahandapeun biaya ngagantian?
- Bakal unit repaired réalistis lepas ngaliwatan sarat jasa sésana sistem urang?
- Naha ngagantian ayeuna nawiskeun spésifikasi anu langkung saé pikeun aplikasi ieu?
Lamun tilu atawa leuwih jawaban ni'mat ngagantian, éta umumna jalan jelas. Kotektak pinuhrentang produkatawangobrol sareng spesialisngeunaan sourcing. Pikeun ritel sareng kontéks signage,konfigurasi LCD custom pikeun signage ritelmindeng nganteurkeun ékonomi jangka panjang -leuwih hadé ti batan langsung kawas-pikeun -like swap.
Pangropéa preventif
- Kadali lingkungan:Nyebarkeun dina rentang suhu sareng kalembaban anu dipeunteun modul, nganggo -kaayaan kasus anu paling parah pikeun perencanaan. Dina lingkungan -kalembaban anu luhur, kandang anu disegel sareng rating IP anu diverifikasi mangrupikeun syarat, sanés pancegahan.
- Manajemén kakuatan:Paké suplai diatur kalawan panyalindungan surge hardware. Ulah ngajalankeun lampu tukang terus-terusan dina kacaangan maksimum - kontrol kacaangan adaptif ngurangan maké LED tanpa dampak katempo dina usability.
- Inspeksi anu dijadwalkeun:Bulanan - pariksa seating konektor jeung néangan kondensasi. Triwulanan - ngajalankeun pola tés diagnostik jeung pariksa tegangan suplai dina beban. Unggal taun - pariksa ripple suplai tur mariksa lapisan optik pikeun delamination atawa polarizer sepuh.

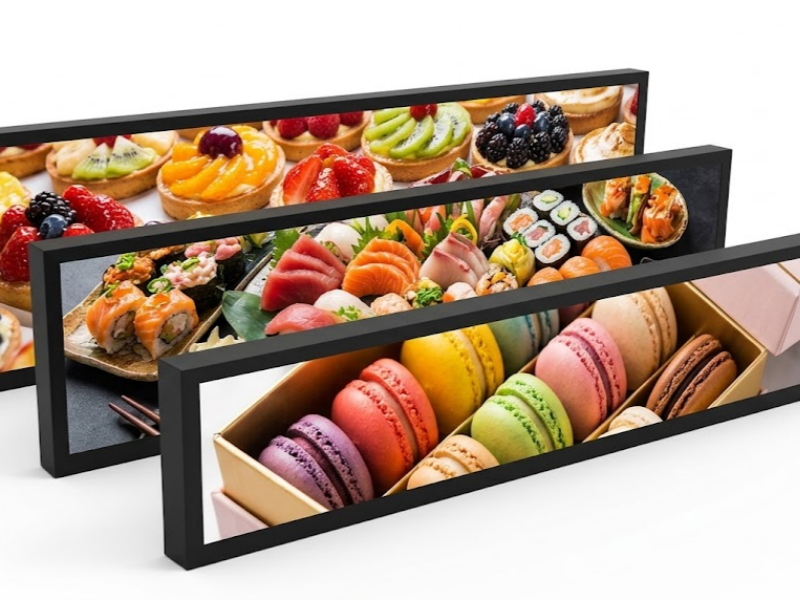

Pikeunterminal -mandiripanyebaran jalan terus-terusan dina -lingkungan lalu lintas tinggi, pamariksaan triwulanan nyaéta kagiatan pangropéa tunggal anu paling luhur-nilai.layar LCD stretched dipaké di lingkungan supermarketnyanghareupan paparan husus ka asor jeung bahan kimia beberesih nu jadwal pangropéa baku bisa jadi teu pinuh alamat.
Patarosan remen naroskeun
LCD kuring nunjukkeun layar bodas - naha panelna rusak?
Teu kudu. Layar bodas langkung sering gagal komunikasi atanapi initialization tibatan karusakan fisik. Pariksa konfigurasi protokol - baud rate, mode SPI, atawa alamat I2C - kana lembar data modul. Ieu hususna relevan saatos pembaruan firmware atanapi swap papan dimana setélan panginten henteu leres ditransfer.
Kumaha kuring ngabejaan lamun lampu tukang atawa panel LCD geus gagal?
Caangkeun senter dina permukaan layar dina sudut dina kamar taram. Upami anjeun tiasa ningali gambar samar, panel ngahasilkeun kaluaran anu leres sareng ngan lampu tukang anu gagal. Taya gambar di handapeun senter hartina kasalahan dina panel, dewan supir, atawa jalur sinyal antara aranjeunna.
Naha tampilan kedip-kedip tiasa dibenerkeun tanpa ngagentos modul?
Dina kalolobaan kasus, enya. Kedip-kedip ilaharna disababkeun ku kabel pita leupas, sambungan solder marginal, atawa ripple suplai kaleuleuwihan. Reseating panyambungna jeung verifying stabilitas tegangan suplai dina beban ngabéréskeun mayoritas keluhan flickering saméméh sagala ngagantian komponén diperlukeun.
Naha éta aman pikeun kakuatan dina tampilan anu parantos kakeunaan lembab?
No. Ngidinan modul nepi ka garing sapinuhna dina -lingkungan asor samemeh nerapkeun kakuatan. Powering dina tampilan baseuh résiko korosi éléktroda jeung sirkuit pondok nu bisa ngaruksak panel permanén.
Naha tampilan kuring dianggo dina bangku tapi gagal di lapangan?
Médan intermittent-ngan gagalna ampir sok dibalukarkeun ku ékspansi termal dina suhu operasi, geter-intermittency panyambungna induksi, atawa kondensasi salila ngamimitian. Réplikasi lingkungan panyebaran sabenerna - suhu, geter, kalembaban - salila nguji bangku. Pikeun pituduh dina milih hardware anu nanganan kaayaan nuntut leuwih konsisten,Tinjauan ieu ngeunaan pilihan tampilan LCD{0}}kinerja luhurnyertakeun bédana spésifikasi anu paling penting.
kacindekan
Gagal modul LCD tiasa dibaca nalika anjeun terang naon anu kedah dipilarian. Panel poék, layar kedip-kedip, kaluaran kacau - masing-masing peta kana daptar anu tiasa diurus tina kamungkinan panyabab, sareng prosés diagnostik terstruktur mendakan kasalahan anu saleresna langkung gancang tibatan ngagentos komponén sacara acak. Prosés anu sami ogé nyarioskeun ka anjeun nalika perbaikan parantos jalanna sareng ngagantian mangrupikeun jawaban anu leres.
Upami gagal anyar parantos nempatkeun hardware énggal dina agenda anjeun, jelajahkumaha modern layar LCD komérsial ngabandingkeun kana pilihan tampilan tradisional, atawangalebetkeun hiji panalungtikanpikeun ngabahas syarat aplikasi khusus anjeun.
