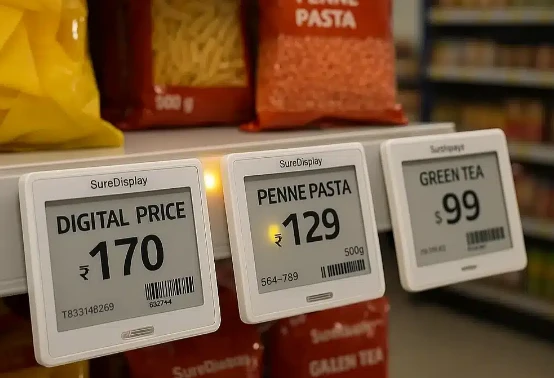

Ieu naon anu paling jalma henteu ngartos ngeunaan ESL: layar mandiri henteu aya nanaon. Sacara harfiah teu aya gunana. Anjeun peryogi ajaringanpikeun ngirimkeun data kana éta,softwarengabejaan eta naon nembongkeun, jeungjalmapikeun nyebarkeun sakabéh sistem ieu kana toko nyata-éta anu jadi "solusi". Terminal sorangan, tanpa jaringan, nyaéta bata. Sareng tanpa platform anu nyayogikeun data éta, naon gunana?
Dina hiji proyék, hiji klien keukeuh nempatkeun base station di jero panel siling sabab maranéhna nganggap éta kasampak cleaner. Aranjeunna bébéja yén sinyalna moal nembus saé. Aranjeunna teu ngadangukeun. Tilu minggu saatos peluncuran, satengah labél dina bagian beku nunjukkeun harga basi. Kapaksa rip sagalana kaluar jeung redo eta. Biaya aranjeunna triple.RF tata urusan.
The Labels sorangan

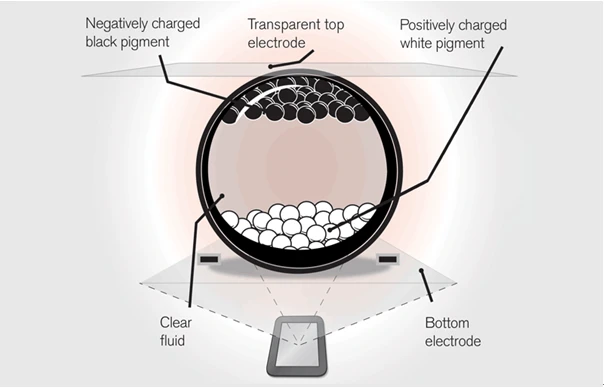

Naha E-tinta?
Terminal ESL dihijikeun ka e-layar tinta (E-tinta), sarta pilihan ieu teu kahaja. Cara hiji insinyur hardware sakali ngajelaskeun eta: bayangkeun kapsul leutik ngeusi partikel hideung bodas ngambang dina minyak. Zap aranjeunna kalayan listrik, partikel mindahkeun sabudeureun, gambar némbongan. Sakali gambar ngabentuk, éta ngan tetep aya. Motong kakuatan, teu masalah. Gambar tetep. Istilah téknis nyaétatampilan bistableatawa hal kawas éta.
Konsumsi kakuatansalila tampilan statik ampir euweuh. Data uji nunjukkeun labél hideung -bodas 2,13-inci dijalankeun dina batré tombol CR2450, nyegerkeun dua kali sadinten, tahan6 nepi ka 8 taun. Malah ku frékuénsi refresh cranked nepi ka leuwih ti 5 kali sapoé, éta masih ngeunaan 4 taun.
Teras aya kanyataan yén éta henteu ngaluarkeun cahaya-janten jalanna ku cara mantulkeun cahaya ambient, sami sareng kertas. Anjeun terang kumaha layar LCD janten teu tiasa dibaca dina sinar panonpoé langsung? E-tinta tetep jernih. Jeungsudut nempoandasarna mangrupa non-masalah. Konsumén henteu salawasna nangtung langsung di payuneun labél, sanés? Henteu masalah sareng -tinta.
Ieu hal anu teu dipikanyaho ku seueur jalma: téknologi inti pikeun-layar tinta sacara global ampir dimonopoli ku hiji perusahaan-Taiwan urang E Ink Corporation. Ampir sadaya layar produsén ESL asalna tina E Ink atanapi mitra resmina. Faktor struktural ieu mangaruhan pisan kana biaya sareng bentang kalapa tina sakumna industri.

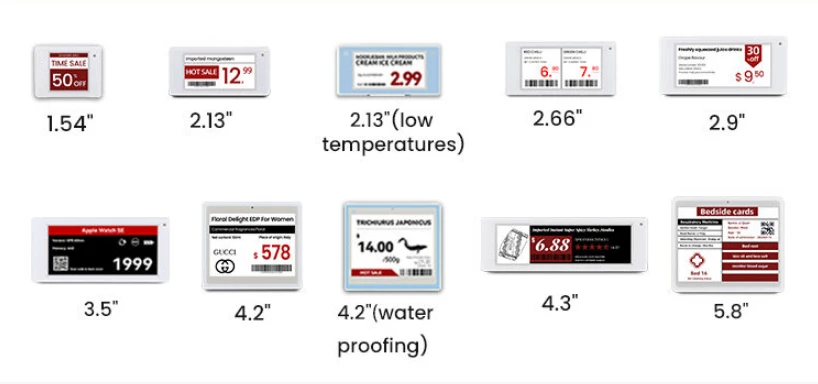

Pilihan Ukuran
Ukuran-sacara umum, aya rentang anu cukup lega:
1,5 inci- edges rak biasa pikeun produk sapopoé
2,9, 4,2 inci- item nu peryogi sakedik info
6 inci- produk seger, kamar asal, kelas, meureun kode QR
7,5 inci sarta nepi- hurup tungtung sareng lulugu kategori, sakapeung dugi ka 13 inci
Sababaraha 13,3 inci dianggo salaku tanda digital mini, sanaos dina waktos éta garis sareng papan tanda mimiti kabur.

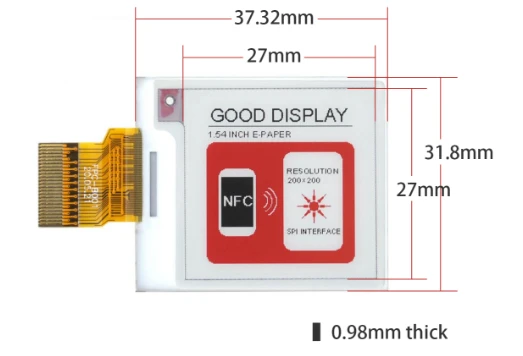

Warna Tradeoffs
Ayeuna, e-tinta boga watesan. Versi awal éta hideung bodas wungkul. Lajeng produsén ilahar kaluar kumaha carana nambahkeun hijiwarna katilu-biasana beureum atawa koneng-anu jadi masalah gede pikeun callout promosi. Nu leuwih anyar geus aya push ka arahpinuh-pintonan warna.
Ieu tradeoff, sareng éta penting:
| Tipe | Refresh Waktos | Ongkos (2.9 inci) |
|---|---|---|
| Hideung-jeung-bodas | 1-2 detik | Dasar |
| Tilu{0}}warna | 10-15 detik | ~2x |
| pinuh -warna | 20+ detik | 3-4x |
Nonton apdet layar tilu{0}}warna téh rada nyeri. Jadi lolobana pangecér tetep nganggo hideung-jeung-bodas atawa tilu-warna. Warna pinuh-cenderung muncul dibagian kosmétik, mintonkeun anggur-tempat dimana presentasi visual patut hargana.
Naha Ieu Malah Penting-Masalah Saleresna
A supermarket ranté régional di Zhejiang tuh itungan: pikeun salah sahiji toko maranéhanana jeung42.000 SKUs, parobahan harga promosi ngalibetkeun 15% produk diperlukeun8 pagawé digawé ampir 6 jampikeun ngarengsekeun sagala parobahan labél. Sateuacan parobihan labél parantos réngsé, sabagian ageung palanggan ningali harga anu teu konsisten sareng harga pamariksaan. Data Inok internalna nunjukkeun tingkat kasalahan pikeun tag harga kertas sakitar3.2%-kira-kira 3 tina unggal 100 produk hargana salah.
Harga anu salah nyababkeun sababaraha masalah:
Konsumén manggihan di kasir yén hargana béda jeung harga rak-pangalaman pisan goréng
Di loba tempat, palanggaran bisa nyanghareupandenda
Strategi promosi henteu tiasa dilaksanakeun sakumaha anu direncanakeun
Item clearance luput jandela penjualan optimalna
ESL dasarna mangrupasasak. Dina ritel tradisional, "harga dina sistem" jeung "harga dina rak" aya salaku dua hal bebas. Lamun sistem ngarobah harga, rak teu otomatis ngamutahirkeun-saha waé kudu ngarobah éta. Éta "seseorang" mangrupikeun bottleneck dina pangiriman inpormasi-nu nyababkeun telat, kasalahan, sareng biaya. Anu dilakukeun ku ESL nyaéta ngagunakeun téknologi pikeun ngaleungitkeun bottleneck ieu, ngamungkinkeun data ngalir langsung ka terminal rak tanpa relay manual.
Kusabab tanaga gawé manusa téh bottleneck nu, ngagunakeun téhnologi pikeun ngaganti eta. Momen parobahan data dina sistem, éta ngadorong ka labél ngaliwatan jaringan, labél otomatis refresh. Taya leumpang ka rak, euweuh kertas, euweuh percetakan.Reureuh dikomprés ti jam ka menit, laju kasalahan turun tina sababaraha persén ka deukeut enol, waragad kuli nyata ngurangan.
Nalika apdet harga henteu deui bottleneck, kamungkinan anyar dibuka.harga dinamisjanten mungkin. Harga online sareng offline tiasa nyingkronkeun sacara real-waktos. Kagiatan promosi bisa mawa pangaruh persis ka kadua. Éta nilai sabenerna.

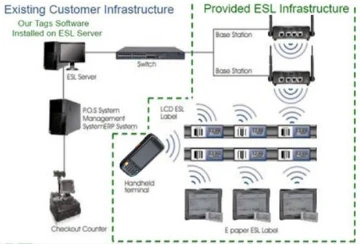

Bagian Komunikasi
Label nyaéta leungeun, base station nyaéta saraf, tanggung jawab pikeun ngirimkeun paréntah tina otak (platform) ka unggal leungeun.
Stasion basebiasana bentukna kotak datar-, ukuranana sarupa jeung router imah, dipasang dina siling, luhureun rak, atawa tembok. Unggal base station ngawengku sauntuyan10 nepi ka 50 méter, gumantung kana protokol komunikasi, kakuatan transmisi, jeung gangguan lingkungan. Supermarket standar 3,000 méter pasagi biasana dipasang45 nepi ka 60 base station, kalawan wewengkon refrigerated seger merlukeun deployment denser alatan masalah sinyal shielding.
Protokol Komunikasi
Ieu tempat pabrik ngabedakeun sorangan-protokol komunikasi. Ieu naon anu parantos dibagikeun ku para vendor salami mangtaun-taun:
2.4GHz Milik (SES{1}}imagotag, Hanshow)
Lalaki ageung angkat sareng barang proprietary 2.4GHz. Insinyurna ngécéskeun yén aranjeunna hoyong kontrol pinuh ngeunaan kumaha protokol kalakuanana pikeun ESL sacara khusus. Masuk akal. The downside-sakali dina ekosistem maranéhanana,switching téh ngimpina a. Labelna moal ngobrol sareng stasiun pangkalan batur. Hiji klien hayang nyampur jeung cocog. Teu bisa dipigawé.
Sub-GHz (433MHz, 868MHz)
Sababaraha padagang langkung milih frekuensi anu langkung handap. A rep Pricer ngécéskeun yén frékuénsi handap punch ngaliwatan halangan hadé, nu ngalacak jeung naon ieu observasi dina proyék gudang kalawan kavling beton. Tapi étaperaturan anu béda di unggal nagara, sareng anteneu langkung ageung. Ieu tradeoff a.
Bluetooth Low Energy
Jadi populér, utamana jeung pamaén anyar. Chips ayeuna murah, sareng aya daya tarik pikeun ngantepkeun para nasabah ngetok teleponna dina labél pikeun inpormasi produk. Éta demo ogé. Dina deployments padet sabenerna sanajan, nuwatesan rentangmimitian némbongkeun, sarta ayakamacetan saluran. Dina hiji proyék, jadwal update kedah dipisahkeun sabab seueur teuing labél anu nyobian ngobrol sakaligus.
Infrabeureum
Pricer ngagunakeun ieu dina sababaraha sistem maranéhanana. Gawéna saé dimana aya masalah gangguan éléktromagnétik. Tapi aya anu peryogigaris tetempoan jelas, nu, di toko nyata jeung jalma leumpang sabudeureun tur barang meunang dipindahkeun, teu salawasna realistis.
The Power Paradox
Ieu naon anu ngajadikeun komunikasi ESL bener-bener hese pikeun dibenerkeun: labél kedah boro-boro nyéépkeun kakuatan-batré anu tahan 5 dugi ka 10 taun-tapi tetep kedah nyandak apdet nalika dikirim. Cara aranjeunna ngajawab ieu ngaliwatannyingkronkeun sare-siklus hudang. Labél dasarna sering koma, ngan ukur hudang sakedap dina jandéla prasetél pikeun mariksa naha aya anu énggal. Propil kakuatan nunjukkeun hal-hal ieu ayamicroampere-level sare leuwih ti 99% waktu.
Naha Perencanaan RF Ngadamel atanapi Ngarecah Proyék
Ieu dimana langkung waktos kedah nyéépkeun, sabab sababaraha proyék ESL ngagaduhan kasuksésan atanapi gagalna gumantung kana kualitas perencanaan jaringan komunikasi.
Rak logamngagambarkeun jeung blok sinyal, jadi posisi base station kudu dirancang taliti
Kasus kulkasdasarna kandang Faraday -kabinét logam, gangguan compressor, panto kaca sadayana mangaruhan sinyal. Biasana alat relay anu misah di jero diperyogikeun
période update puncak nasinyalna dualpikeun wewengkon konci pikeun nyegah titik tunggal gagal

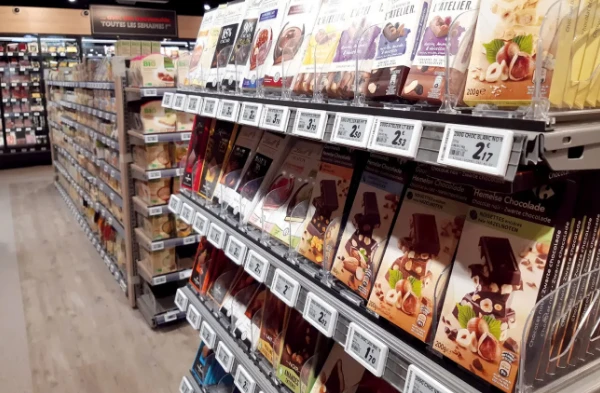

Jadi Naon ESL, Atoh -Hiji Harti
Solusi Label Rak Éléktronik, dirobih:
Éléktronik- ngabédakeunana jeung kertas
Label rak- éta tag rak, sanés layar iklan
Solusi- éta solusi lengkep, lain produk tunggal
Naha kudu disebut "solusi"? Labél éléktronik mandiri saleresna henteu aya artina-teu tiasa nampi harga nyalira, teu terang naon anu bakal ditampilkeun nyalira, teu tiasa nyegerkeun nyalira. Eta kudu ngandelkeun ajaringan komunikasipikeun nampa parentah, ngandelkeun aplatform softwarepikeun meunangkeun data. Éta mangrupikeun hal anu munggaran pikeun ngabungkus sirah anjeun sareng ESL.
Sisi Software
Dasarna kedah aya sababaraha platform anu narik data harga tina ERP atanapi POS, terang naon anu aya dina labél mana, sareng ngadorong kaluar. Aya pangropéa template pikeun ngarancang perenah labél, sareng sababaraha logika nalika nyorong apdet.
Thebagian integrasijeung sistem nu geus aya-dimana proyek macet salila sababaraha bulan. ERP warisan, format data aneh, departemén IT anu moal masihan aksés.
Meunangkeun Hal Ieu kana Toko
Sistem ESL tina euweuh nepi ka réngsé merlukeun ngaliwatan prosés palaksanaan rékayasa lengkep. Pajeulitna prosés ieu sering ngaleuwihan ekspektasi pamaké munggaran-kali. Loba proyék buka gigir dieu, jadi bagian ieu pantes perhatian nyata.

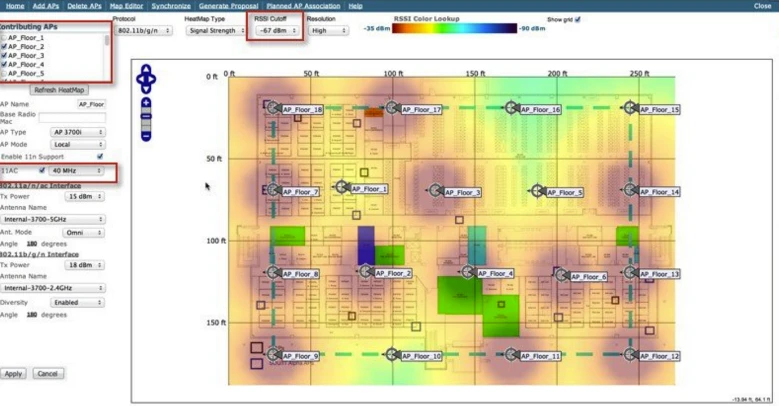

Survei RF-Dimana Proyék Maot
Tapi hal anu maéhan kalolobaan proyék?survey RF. Atawa rada, kurangna hiji ditangtoskeun.
ESL ngandelkeun komunikasi nirkabel, sareng lingkungan ritel nyata pinuh ku halangan sareng gangguan:
Rak logamngagambarkeun sinyal
lomari kulkasmangrupakeun kandang Faraday alam
Tembok betonpenetrasi blok
Alat nirkabel séjénngabalukarkeun gangguan
Salila lalulintas puncak,awak manusa sorangan nyerep sinyal
A survéy RF ditangtoskeun sabenerna loba karya. Dimimitian ku pemetaan lingkungan fisik-dimana tembok, dimana rak logam, naon anu ngahasilkeun interferensi. Lajeng tés rambatan sinyal némbongkeun kumaha frékuénsi sabenerna kalakuanana dina spasi husus. Nguji kaayaan wates, sudut aneh, wewengkon deukeut darmaga loading. Kaluaran henteu ngan ukur "tempatkeun stasiun pangkalan di dieu"-kudu posisi anu tepat, sapertos dugi ka séntiméter, sareng peta liputan anu nunjukkeun dimana sinyalna kuat, dimana lemah, sareng naon anu kudu dilakukeun pikeun titik masalah. Ieu tedious, tapi ngahemat tina skenario ngimpina disebutkeun tadi.
Seueur padagang anu ngalewatan ieu atanapi ngalakukeun éta satengah -assed pikeun ngahemat biaya. Teras aranjeunna heran naha 15% labél tetep offline.
Penilaian Loka
Léngkah munggaran nyaéta ngartos kaayaan toko:
Lingkungan fisik- aréa toko, jangkungna siling, perenah lantai, tipe rak
syarat produk- total SKU nangtukeun kuantitas labél, distribusi kategori nangtukeun babandingan ukuran
lingkungan IT- versi ERP/POS naon anu dijalankeun, kumaha infrastruktur jaringanna
Pamasangan Base Station
Pamasangan silingnyaeta pendekatan nu paling umum-aya garis panon nu jelas ka rak jeung geus kaluar tina jalan. Tapi lamun siling teuing low atawa euweuh titik ningkatna alus, maranéhna bisa balik dina luhureun unit shelving gantina. Tembok ningkatna jalan salaku suplement pikeun wewengkon nu tangtu.
Kakuatan biasana dikirimkeun ngaliwatanPoE, nu merenah sabab ngan hiji kabel perlu ngajalankeun. Éta hartosna PoE ngalih ka kakuatan sadayana, sareng gumantung kana pangaturan, panginten server atanapi gateway lokal.
Tong hilapUPS-upami listrik pareum sareng sistemna ngadat teu ngarareunah, éta tiasa ngaruksak pangkalan data.
Panyebaran Label
Narima kiriman, mariksa aranjeunna, ngajalankeun tés aktivasina pikeun mastikeun maranéhna sabenerna jalan
Nyeken unggal labél sareng ngabeungkeut kana produk anu aya dina sistem
Pamasangan fisik gumantung kana jinis rak anu aya
Sababaraha labél ngaitkeun kana ujung rak, sababaraha ngageser kana slot rel. Nyaétamagnétpikeun permukaan logam,anu napelpikeun surfaces lemes, jeungsaeutik nangtungpikeun kasus tampilan. Euweuh nu pajeulit, ngan -nyéépkeun waktos nalika ngalakukeun rébuan.
Nguji & Validasi
Tés fungsional- naha sagalana jalan sakumaha nu diharapkeun?
Uji cakupan- unggal labél
Uji stress- dina beban puncak sahenteuna sahenteuna 72 jam
Integrasi sistem parantos disebatkeun-di dieu mana proyék maot. Fase debugging gabungan nyalira tiasa nyandak sababaraha minggu upami sistem warisan cukup pabalatak.
